氢能迎产业化拐点，政策预期再升温

氢能兼具能源载体与工业原料双重属性，
“绿电→绿氢→绿色燃料”的转化路径既是非电消纳的核心抓手，
也是工业深度脱碳的必然选择。

2026年政府工作报告将氢能定位升级为新增长点，并将绿色燃料首次写入报告，同步提出设立国家低碳转型基金，培育产业发展。“两会”代表委员提案密集聚焦推进管网储运、深化电氢耦合、加快碳价等机制保障与设置补贴政策等产业化堵点，政策闭环雏形初现。我们认为“十五五”期间氢能产业重心将从技术示范转向体系化供给与场景放量，绿电—绿氢—绿色燃料一体化项目有望率先突破。

▍事件：2026年政府工作报告正式发布，提出培育氢能新增长点。
3月5日，国务院总理李强在2026年政府工作报告中明确提出“设立国家低碳转型基金，培育氢能、绿色燃料等新增长点”，并在“培育壮大新动能”板块首提“培育发展未来能源（包括氢能、核聚变能）。在报告表述层面，这是氢能第三次写入政府工作报告，提法和定位从2019年的“推动加氢设施建设”、2024年的“前沿新兴产业”，正式跃升为“新增长点”与“未来能源”双重定性，战略地位显著提升。“绿色燃料”亦首次入列，结合此前国家能源局会议内容，行业的政策叙事从减碳工具升级为“替代石油、保障能源安全”。配套层面，报告同步提出设立国家低碳转型基金、扩大碳市场覆盖、制定能源强国建设规划纲要，并设定2026年单位GDP碳排放降低约3.8%的量化目标，我们认为政策有望在资金支持、机制协同、目标约束的共同作用下，推动氢能行业发展加速。

▍多位“两会”代表发声，后续有望推动氢能政策优化，化解行业堵点。
两会期间，逾十位代表委员的提案精准聚焦产业化堵点：如1）推进管网储运：统筹布局“西氢东送”战略骨干通道；2）深化电氢耦合：保障一体化项目配套风光上网消纳指标、减免制氢用电系统备用费与过网费；3）加快机制保障：推动绿色价值认证与碳市场衔接，兑现减碳价值，并推动与国际标准互认；4）推动消纳端补贴：支持推动绿氢就地消纳和规模化应用，设置差异化补贴政策。上述提案构成“基础设施—市场机制—碳价体系—应用场景”的政策闭环。
从产业逻辑看，当前新能源装机高速增长，但波动性带来消纳压力日益突出；而钢铁、化工、建材等难减排行业不仅需要清洁电力，更需要清洁原料与高温热源，单纯电气化无法解决原料端碳排放。氢能兼具能源载体与工业原料双重属性，“绿电→绿氢→绿色燃料”的转化路径既是非电消纳的核心抓手，也是工业深度脱碳的必然选择。

叠加欧盟CBAM已于2026年正式征收碳关税，零碳工厂与产品碳足迹管理的刚性需求将进一步放大绿氢战略价值。

同时在霍尔木兹海峡封锁逾一周、国际能源价格暴涨的背景下，我国能源安全问题值得更加重视，绿色燃料对降低我国工业和交通体系对外依存度的潜力有望得到进一步开发利用。


▍展望“十五五”，氢能行业有望在政策助推下实现“体系化供给+场景放量”。
供给端，国家能源局首批绿色液体燃料试点要求2026年底前建成投产，吉电大安、上海电气洮南等标杆项目已运营超半年，新项目建设路径逐步清晰。需求端，云南已发布最高13元/kg的绿氢补贴，有望将绿氢成本直接拉平至灰氢水平，为各地区树立可复制的区域样板。叠加多省提出建设零碳氢走廊和零碳园区的目标，全国性绿氢支持政策预期正在不断强化。“十五五”期间氢能将由示范迈向规模化、产业化拐点，而其中“绿电-绿氢-绿色燃料”的一体化项目与区域氢走廊或将成为优先突破口，上游电解槽及系统集成、一体化项目运营、储运管网基础设施具备优先受益条件。

2026年两会:培育氢能等新增长点！

“设立国家低碳转型基金，培育氢能、绿色燃料等新增长点”
2026年3月5日国务院总理李强在十四届全国人大四次会议上所作《政府工作报告》中提出，加紧培育壮大新动能。培育壮大新兴产业和未来产业。实施产业创新工程，鼓励央企国企带头开放应用场景，打造集成电路、航空航天、生物医药、低空经济等新兴支柱产业。

加快推动全面绿色转型。以碳达峰碳中和为牵引，协同推进降碳、减污、扩绿、增长，增强绿色发展动能。

加强生态环境综合治理。深入打好蓝天、碧水、净土保卫战，制定实施空气质量持续改善行动计划，推进县城和农村黑臭水体治理，加强重点行业污染地块风险管控。强化新污染物治理，实施固体废物综合治理行动。完善多元化生态补偿机制，拓展生态产品价值实现渠道。加强生物多样性保护，实施好长江十年禁渔。坚持山水林田湖草沙一体化保护和系统治理，实施自然保护地整合优化，推进国家公园建设，扎实推进“三北”工程攻坚战，让人民群众身边的山更绿、水更清。

大力发展绿色低碳经济。完善促进绿色低碳发展政策，实施重点行业提质降本降碳行动，深入推进零碳园区和工厂建设。设立国家低碳转型基金，培育氢能、绿色燃料等新增长点。有力有效管控高耗能高排放项目，加快淘汰落后产能，支持绿色低碳技术装备创新应用。完善资源总量管理和全面节约制度，强化再生资源循环利用。

积极稳妥推进碳达峰碳中和。实施碳排放总量和强度双控制度，完善碳排放统计核算、碳足迹管理体系，进一步扩大碳排放权交易市场覆盖范围。制定能源强国建设规划纲要。着力构建新型电力系统，加快智能电网建设，发展新型储能，扩大绿电应用。加强化石能源清洁高效利用。

基于英伟达H200 平台，全球首次将“金刚石导热技术”正式部署于商用AI服务器体系

全球首次将“金刚石导热技术”正式部署于商用AI服务器体系

重磅：
全球首个“金刚石”冷却技术的英伟达H200宣布交付

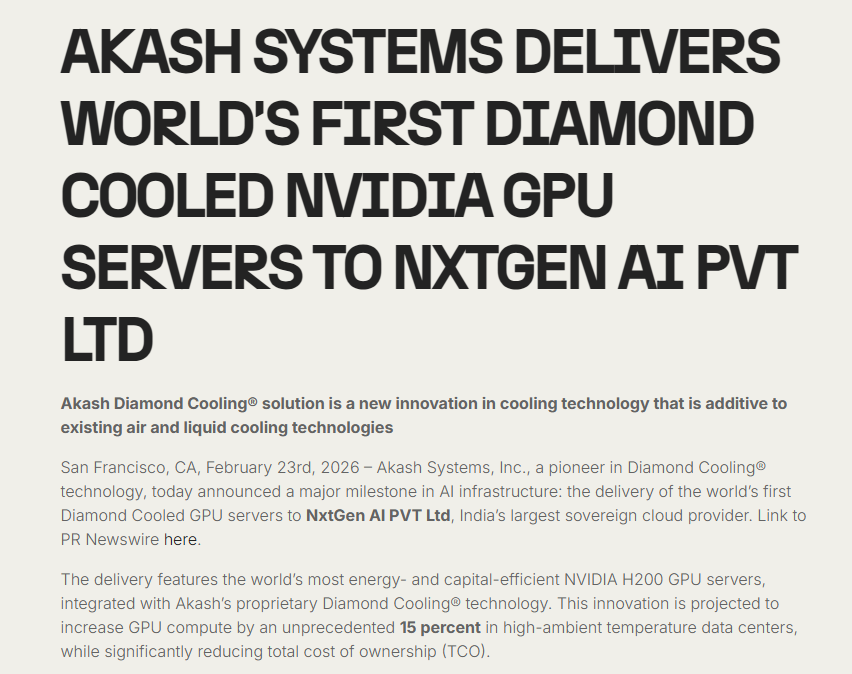

据悉，2月23日，Akash Systems 宣布，已向印度主权云服务商 NxtGen AI Pvt Ltd 交付全球首批搭载 Diamond Cooling® 技术的英伟达GPU服务器。这批服务器基于 NVIDIA H200 平台，是全球首次将“金刚石导热技术”正式部署于商用AI服务器体系。




01
不是新的冷却系统，而是传热路径的优化

需要先厘清一点，Akash Systems的技术路线不是冷板方案也不是浸没式液冷更不是对现有液冷体系的替代。在目前冷板式液冷的方案，典型的传热路径包括：硅衬底本身、金属互连层、TIM1（通常为铟或石墨材料）、封装盖板（Lid）、TIM2（如石墨片或超薄导热膏），以及最终的散热器或冷板。


从两个角度来看，无论是芯片的内部的传热路径还是封装级由Lid-TIM-冷板，核心的问题还是界面的问题。整个传热的过程中涉及多层界面——硅衬底、金属互连、微凸块、底部填充、TIM等，由于这些分层的热界面，热量无法 100% 有效地传递到盖子上，从而导致局部“热点”。 这种累积热阻是限制芯片最大功率输出的主要因素之一。所以解决芯片的散热问题的核心如下：
（1）解决芯片热管理问题的核心之一就是缩短热路径并降低每层的界面热阻，可通过引入高导热材料以缩短热路径。
（2）通过增加热交换的有效表面积——通过更大的流体-固体接触面积增强对流传热。
Akash Systems 的解决方案选择的就是通过优化传热路径的方式进行。Akash Systems专注于技术领域的先进热管理解决方案，该公司提供集成金刚石材料的产品，以实现卓越的散热效果，从而提高电子设备的性能。

Akash 并未详细说明其金刚石冷却技术的具体工作原理，但该公司表示，它已将人造金刚石与氮化镓等导电材料融合在一起，将其用作半导体。因此，首先，该公司可以从供应商处购买 GPU 芯片，然后将其安装在自己的金刚石 GaN PCB 上。因此，从长远来看，该公司可以生产自己的人造金刚石晶圆，供 Nvidia 和高通等制造商用于芯片制造。



02
关键点不在“冷却方式”，而在“材料层级”

Akash 的 Diamond Cooling® 技术本质上是一种材料增强层，嵌入在GPU热传导路径中。金刚石的导热率约为铜的5倍，可显著降低芯片到散热界面的热阻，从而减少 thermal throttling（热降频）。


换句话说：风冷可以继续用；液冷可以继续用；但芯片内部的热传导效率被显著提升
它是“叠加式创新”，而不是“系统级颠覆”。

（01）15%算力提升意味着什么？
根据官方披露数据，在高环境温度数据中心（最高可达50°C）条件下，该方案可实现约15%的FLOPs/W提升，并维持GPU满负载运行。在AI基础设施领域，1–2%的性能提升都具有资本意义。如果一个数据中心部署1万张H200：等效增加1500张GPU的有效算力输出；或在同等算力目标下减少约15%的硬件投入。这直接影响CAPEX效率；单位电力算力密度；PUE表现；TCO模型。对于电力资源紧张、建设周期紧迫的AI数据中心而言，这不是微调，而是结构性增益。

（02）50°C运行能力：更深层的变量
更值得注意的是环境适应能力。传统数据中心通常运行在24–29°C区间。而Diamond Cooling服务器宣称可在高达50°C环境下稳定运行。这意味着：机房空调负荷可能下降；高温国家部署门槛降低；边缘高温区域算力布局更具可行性。此次首发选择印度市场并非偶然。高温、高电价、快速增长的AI需求，使得能效优化成为主权云的核心竞争力。当服务器对环境温度不再高度敏感，数据中心的地理约束开始松动。



03
总结

过去几年，热管理竞争主要集中在：风冷 vs 液冷；冷板 vs 浸没；架构优化；机柜级高密度设计。而这次落地释放出一个更微观的趋势：材料科学正在成为新的竞争维度。未来GPU热管理可能分为三个层级：芯片级材料导热效率；板级与机柜级冷却架构；机房级能效系统设计。液冷解决的是“热量如何带走”，材料增强解决的是“热量如何更快传出”。两者并非替代关系，而是叠加关系。

这次“全球首个金刚石冷却英伟达服务器落地”的意义，不只是一次交付。当AI芯片功耗持续走高，散热竞争已经从工程层面，开始深入材料物理层面。在液冷逐渐成为高功率GPU基础配置的背景下，材料增强可能成为下一阶段的效率放大器。如果15%的性能提升在规模化部署中得到验证，材料级创新，将成为AI基础设施新的资本变量。热管理的战场，正在变得更精细，也更底层。

FROM[洞见热管理]

MIT:金刚石量子微芯片制造新突破

(金刚石晶体MPCVD生长用氢气发生器(>=7N)，欢迎垂询我们：18018680985，全年无休)

麻省理工：金刚石量子微芯片制造新突破

麻省理工学院电子研究实验室的贾瓦赫尔·阿尔穆特拉克、亚历山德罗·布齐和同事们，以及来自阿卜杜拉国王科技大学、光子铸造公司和MITRE公司的合作伙伴，展示了一种新的金刚石光子学制造方法。他们展示了一种利用商业半导体铸造厂将硅掩模图案化并转移到金刚石上的方法，从而能够创建大型纳米级光学结构阵列。这种由铸造厂支持的工艺绕过了缓慢的定制制造技术，提高了器件的均匀性、产量和吞吐量，并为可扩展的高质量金刚石微芯片与现有的光子和电子电路集成铺平了道路。

01 硅掩模使金刚石量子器件制造成为可能
 科学家们开发了一种新的制造方法，将金刚石量子光子学推向工业生产。这项研究解决了在扩大创建 安全网络 和强大的信息处理系统方面的主要挑战，这些系统依赖于基于钻石的设备。该团队没有将纳米级结构直接图案化在金刚石上，这是一种缓慢且困难的过程，而是使用商业半导体铸造厂制造了高精度的硅掩模。这些掩模随后通过微转移印刷转移到钻石上，有效地将最苛刻的图案定义步骤从精细的钻石基板上移开，并显着提高均匀性、产量和吞吐量。

 这种创新方法使数百个钻石“量子微芯片”得以创建，表现出增强的光学性能和与 量子发射器 的可控相互作用 。小芯片格式特别有利，因为它允许替换有缺陷的器件，并便于与现有的光子和电子电路无缝集成。实验表明，现在可以使用可扩展的、与铸造厂兼容的技术生产高质量的金刚石器件，这代表了该领域的一大飞跃。这种方法为利用成熟的半导体制造基础设施构建大规模光子系统和混合量子-经典技术建立了一条切实可行的途径。
 该团队的工作重点是利用金刚石，这是一种对量子器件有吸引力的材料，因为它能够承载原子尺度缺陷，发射单个光子并保持信息稳定性。将这些发射器嵌入金刚石纳米光子结构中，如波导和光学腔，可以增强光子提取并实现确定性自旋和光子界面，这对于可扩展的量子架构至关重要。之前制造这些结构的尝试主要依赖直接在金刚石上的电子束光刻，限制了可扩展性，而本研究引入了一种基于铸造硅硬掩模的晶圆尺度方法。具体来说，研究人员展示了一种在商业铸造厂的硅晶圆上定义高分辨率图案，然后通过微转移印刷将图案转移到金刚石上的过程。这种技术导致了统计上均匀的改进Q金刚石奈米光子腔阵列，并与固态量子发射器进行了验证，腔质量因子相对于之前的制造和异构集成演示提高了约3、8倍。通过在硅而不是金刚石进行光刻，团队实现了并行和可用于金刚石光子学的硅掩模转移实现了先进的科学家们开发了一种新的制造方法，将金刚石光子学推向工业生产。研究团队不再直接用平版印刷法对金刚石进行图案化，而是利用商业半导体铸造厂制造高精度的硅掩模。然后通过微转移印刷将这些掩模转移到金刚石衬底上，定义了纳米级光学结构的大型阵列，并规避了直接金刚石图案化的局限性。这种创新技术将最苛刻的图案定义步骤从脆弱的金刚石材料中移除，显著提高了器件制造过程中的均匀性、产量和吞吐量。
 该研究开创了一种基于小芯片的方法，制造了数百个具有增强光学性能和精确控制与量子发射器相互作用的金刚石“量子微芯片”。研究人员设计了该工艺以创建悬浮金刚石结构，使其能够在纳米尺度上实现高效的光限制和操纵。这种方法允许替换缺陷的小芯片，并促进与现有光子和电子电路的无缝集成，为量子光子系统提供了一个模块化和可扩展的平台。该团队展示了相对于之前的制造和异构集成演示，腔质量因子大约提高了3，8倍。
 实验采用了详细的制造流程，首先是量子微芯片和掩模设计，然后是铸造掩模的制造。随后，硅硬掩模被微转移印制在单晶金刚石上，并使用反应离子刻蚀来定义量子微芯。该过程利用商业半导体铸造厂的精度，创造出高保真度的复杂纳米图案。该系统提供硅硬掩膜的晶圆级制造，无需直接在金刚石衬底上进行光刻，即可平行且可重复地创建器件。该方法使用可扩展、铸造兼容的技术实现高质量的金刚石量子器件，代表了通向大规模量子光子系统和混合量子经典技术的实用途径。最终的微芯片平台保留了制造后的选择和与已建立的光子集成电路和CMOS集成方案的兼容性，为复杂的量子电路和器件打开了新的可能性。

02 硅掩模使金刚石量子微芯片制造成为可能
 科学家们开发了一种新的金刚石光子学制造方法，使其更接近工业生产。该团队没有直接用平版印刷法对金刚石进行图案化处理，而是使用商业半导体铸造厂制造高精度的硅掩模，并通过微转移印刷将其转移到金刚石上。这种创新方法将最苛刻的图案定义步骤从精致的金刚石衬底中移除，显著提高了器件制造过程中的均匀性、产量和吞吐量。实验显示成功创建了数百个金刚石“量子微芯片”，这些芯片表现出增强的光学性能和与量子发射器的可控相互作用。
 该研究展示了使用这种铸造兼容技术生产晶圆尺度的金刚石纳米光子结构阵列。测量结果证实，使用商业光刻技术制造的硅硬掩模能够在无需对钻石本身进行任何直接光刻的情况下进行平行和可重现的制造。该团队使用商业微转移印刷实现了大面积悬浮膜的高产量转移，测量750μm x 750μm。结果显示了统计上均匀的改进Q金刚石纳米光子腔阵列，并与固态量子发射器进行了验证，这代表了器件制造方面的重大进展。
 测试证明，这种方法相对于之前的制造和异构集成演示，腔体质量因子提高了约3，8×。小芯片格式允许更换缺陷器件，并有助于与现有的光子和电子电路集成，提供一个模块化和灵活的平台。具体来说，该设计包括嵌入300纳米宽纳米波导的光子晶体腔，图案为127纳米空气孔，优化以连接到Sn-117色心。这一突破为大规模量子光子系统和基于现有半导体制造基础设施的混合量子经典技术提供了一条实用的途径。该工作展示了硅硬掩模的晶圆尺度制造、大面积膜的高产率转移以及统计上均匀的改进Q金刚石纳米光子腔阵列，这些都对量子技术的发展至关重要。测量结果证实了这种可扩展方法在生产高质量金刚石量子器件中的可行性，为未来在安全网络和强大信息处理方面的进步铺平了道路。

(金刚石晶体MPCVD生长用氢气发生器(>=7N)，欢迎垂询我们：18018680985，全年无休)

金刚石半导体产业化应用的关键障碍被扫清----金刚石薄膜加工取得突破性进展！

近日，青禾晶元与西安电子科技大学联合技术团队在金刚石半导体材料领域取得重大突破
——成功开发基于常温键合与H-Cut技术的金刚石薄膜高质量转移工艺，为金刚石半导体的产业化应用扫清关键障碍，有望以经济可行的方式与现有半导体工艺融合，直接发挥其散热和耐压的独特优势。

         技术定义：什么是金刚石H-Cut技术？     金刚石薄膜转移是利用H-Cut技术，将离子注入剥离与晶圆键合相结合的先进半导体工艺。简单来说，就像是把高质量单晶金刚石薄膜从其原有的“供体”衬底上完整剥离，再精准转移到硅等更廉价、更大的“受体”衬底上。
 这一技术旨在克服金刚石成本高、薄膜加工难的核心瓶颈，是学术界和产业界寻求低成本、高质量金刚石薄膜的关键途径，也是推动金刚石半导体走向实用化的核心工艺之一。得到的“金刚石-on-X”结构，可广泛应用于高功率电子器件、高效热管理、高灵敏度X射线探测器及前沿量子传感等领域。

行业痛点：我们解决了什么问题？     金刚石被誉为“终极半导体材料”，但将其从实验室推向产线却面临几大核心挑战：
 1、表面太“糙”：传统方法处理后的金刚石表面粗糙度约1.0nm，难以与其他材料实现高质量键合。 2、剥离太“难”：金刚石碳-碳键极强，传统氢注入剥离需要超过1300°C的高温，与常规半导体工艺严重不兼容。 3、工艺太“敏感”：氢注入的剂量、能量等参数需精确控制，否则要么无法剥离，要么严重损伤晶体。 4、键合太“弱”：金刚石化学惰性高，传统键合方法结合强度不足。 5、后处理太“繁”：转移后表面常残留损伤层或石墨，需复杂工序才能获得洁净可用的外延表面。
        技术突破：我们的核心参数     面对上述挑战，联合团队依托自主研发的核心设备与工艺，取得了以下关键进展：
  超光滑表面处理
  采用自主研发的超原子束抛光设备，成功将金刚石表面粗糙度降低至0.2nm（优于传统方法5倍），且表面洁净无缺陷，完美满足键合要求。   高成功率转移
  利用自主研发的常温键合设备结合H-Cut技术，成功将金刚石薄膜转移至氮化镓等异质衬底，转移面积 > 90%。   低温工艺兼容
  通过优化键合与注入剥离工艺，将金刚石的有效剥离温度降低至1000°C以下，显著提升与常规半导体工艺的兼容性，为实现异质集成奠定基础。   高质量保持
  转移后的金刚石薄膜仍保持良好的单晶结构，材料本征性能无损。
 成本优势
  “供体”衬底剩余的金刚石材料可重复使用，有效降低综合成本。
   H-Cut技术工艺原理示意图
        核心设备与解决方案     本次技术突破，离不开青禾晶元自主研发的超原子束抛光设备与常温键合设备的关键支撑：
 1、超原子束抛光设备：该设备是攻克金刚石表面粗糙难题的关键。它凭借真空下的超原子束抛光工艺，以束流＞100μA的高性能超原子束源为核心，结合兼容2-12寸晶圆及不规则样品的高精密运动平台，成功实现了金刚石表面原子级超光滑抛光（粗糙度≤0.5nm），从而从源头上为高质量异质键合制备出近乎完美的界面。
 2、常温键合设备：能够在常温下实现多种材料的高强度预键合，为后续的剥离工艺提供了稳定可靠的界面基础。让两种完全不同性质的材料（如金刚石和氮化镓）牢固地结合在一起，避免了高温带来的热损伤与热失配(因热膨胀系数不同导致的翘曲)问题，同时保持各自原有的优异性能，是实现高性能、多功能集成的关键技术，界面纯净、无中间层，热学和电学性能优异。
 这些设备不仅服务于内部研发，更可为产业伙伴提供先进的工艺服务解决方案，助力客户攻克材料集成难关。
   金刚石/GaN异质结构的FIB截面分析图   |    转移金刚石薄膜的高分辨率透射电镜（HRTEM）图像
        客户价值：能为产业带来什么？
   显著降本
  突破小尺寸、高成本衬底限制，利用大尺寸硅衬底等降低成本；供体衬底可重复利用，进一步节约材料成本。   技术解锁
  使客户能够设计和制造此前因工艺限制而无法实现的高性能器件，特别是在高频、高功率、极端散热等应用场景。   工艺简化
  低温转移工艺与现有产线兼容性更强，降低了工艺集成难度和产业化门槛。   性能领先
  高质量的金刚石薄膜为器件提供了优异的载流子迁移率、热导率和击穿场强，帮助客户在产品性能上建立代际优势。
        共筑金刚石半导体未来     金刚石半导体是未来功率电子、光电集成和量子技术的战略性材料。此次H-Cut技术的成功开发与验证，标志着青禾晶元在宽禁带半导体材料集成领域迈出了坚实的一步。
 未来，青禾晶元将继续深化产学研合作，持续优化工艺，并逐步面向客户提供金刚石薄膜技术与方案，与业界伙伴一道，共同推动金刚石半导体从实验室走向规模化应用，为中国半导体产业的创新发展注入新的动力。

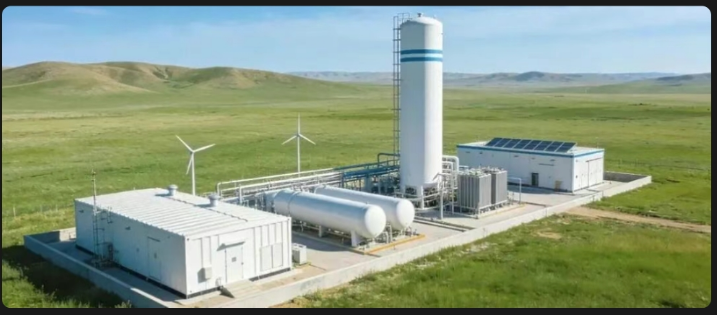

松原项目 绿氨产量累计突破10000吨,绿电-氢-氨/绿醇一体化商业闭环

近日，从中能建松原氢能产业园（绿色氢氨醇一体化）项目传来捷报——自2025年12月16日正式投产运行以来，项目绿氨产量累计突破10000吨。 这一里程碑式成果，标志着中国能建氢能产业成功跨越示范探索阶段，迈入规模化商业应用新纪元，为“十五五”开局之年我国绿色低碳产业高质量发展提供了可复制、可推广的实践范本。

作为中国能建布局氢能产业的“基石项目”，松原项目建成投产有力验证了“绿电—绿氢—绿氨/绿醇”一体化商业闭环的绿色价值，形成“青氢一号”自主创新解决方案。项目投产即获得ISCC EU欧盟绿色认证证书，并签订全球首单绿氨远洋航运燃料销售合同。 此次绿氨产量破10000吨，不仅是产量数据的里程碑，更是氢能公司生产组织、工艺控制、设备保障与团队协作能力的综合体现，生动诠释了中国能建“守正、创新、实干、担当”八字方针的深刻内涵。这一成果与中国能建2026年工作会报告中“聚焦关键、精准发力”的部署高度契合，进一步统一了全员思想，明确了行动方向。 面向未来，氢能公司将坚决贯彻集团“1358”战略部署，持续深化精益化管理，聚焦主责主业，抢抓氢能万亿级市场机遇，打造以松原为中心的百万吨级氢氨醇油绿色液体燃料基地和百亿产值氢能产业基地——“双百”产业基地，为中国能建加快建成受人尊重的世界一流企业再立新功！

马斯克公司合并背后：“全球人工智能的电力需求根本无法通过地面解决方案得以满足”

据法新社2月3日报道，埃隆·马斯克2日宣布，将其人工智能公司xAI（该公司也持有社交网络X，即原推特）并入其太空探索技术公司（SpaceX），此举主要是为了实现其建造在轨数据中心的计划。

报道称，这位世界首富在SpaceX网站上发表的一条消息中写道：“SpaceX收购了xAI，以形成地球上（及地球之外）最具雄心的创新引擎，融合人工智能、火箭技术、太空互联网、移动端直连通信，以及全球最大的实时信息平台。”

此次合并是该火箭和卫星集团今年计划上市的前奏，据称这将是史上规模最大的上市项目。据《金融时报》报道，SpaceX计划通过此次上市筹集500亿美元资金，估值约为1.5万亿美元。

马斯克2日将此次前期合并称为实现SpaceX“下一个篇章”的一步：在轨道上建造比地球上效率更高的巨型光伏电站，并与人工智能数据中心相结合。

他写道，这个他称之为“有意识的太阳”的未来主义项目，契合了他“在月球上建立自治基地”、然后“在火星上建立完整的文明，最终向宇宙扩张”的雄心。

“全球人工智能的电力需求根本无法通过地面解决方案得以满足，即使在短期内也是如此，除非给社群和环境带来诸多困难”，这位亿万富翁如此解释道，他认为“太空人工智能显然是实现长期大规模应用的唯一途径”。

这位商人断言：“凭借每小时一次、每次运送200吨的发射能力，星舰每年将向轨道及更远的地方运送数百万吨物资。”

该公告既未说明收购的财务细节，也未提供部署时间表。据彭博社报道，合并后的新实体估值将达到1.25万亿美元。

xAI运营着聊天机器人Grok，并于2025年（即马斯克收购推特三年后）吸收了社交网络X。该公司在今年1月的一轮融资中估值为2300亿美元。

马斯克补充说：“发射一个由百万颗作为轨道数据中心运行的卫星组成的星座，这是迈向卡尔达舍夫等级Ⅱ型文明的第一步”，他引用了这位苏联天文学家的概念，即一个能够获取其所在恒星系统全部能量的文明。

来源：参考消息和中国电力报

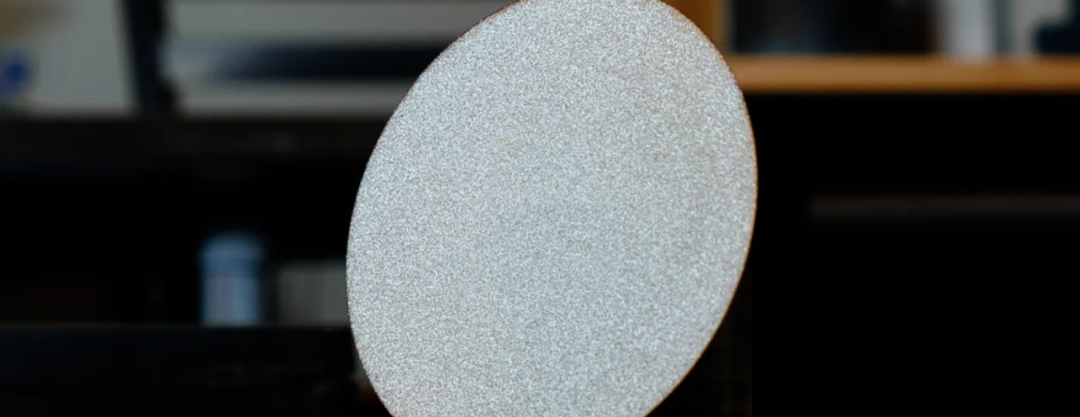

4"金刚石晶圆量产之路

（编者按：“航宇高科”提供模块化的高纯氢现场制备解决方案，长期稳定供高纯氢，欢迎垂询交流18018680985）

近年来，金刚石因其优异的物理性质，如超宽禁带、高热导率、抗辐射性和高温稳定性，逐渐成为高频、高功率电子设备和量子传感器领域的重要材料。随着金刚石衬底商业化的推进，相关技术得到了显著发展，但在实际应用中仍面临诸多挑战。特别是在大尺寸金刚石晶圆的生产方面，如何实现4英寸同质外延金刚石晶圆的规模化生产成为当前研究的重点。

金刚石单晶衬底技术的现状与挑战
金刚石的独特性质使其在功率电子和量子技术领域具有巨大的应用潜力。特别是在高频、高功率设备中，金刚石的超宽禁带使其成为理想的材料。而在量子传感领域，金刚石中的氮空位（NV）中心则被广泛应用于磁场传感和量子计算等方面。

然而，尽管金刚石在这些领域的应用前景广阔，但要实现大尺寸、高质量的金刚石晶圆生产，仍面临诸多技术挑战。金刚石的生长方法主要包括高温高压法（HPHT）和微波等离子化化学气相沉积法（MPCVD）。其中，MPCVD方法因其能够实现较低的位错密度和高质量的金刚石薄膜，已成为主流的金刚石衬底生长技术。

然而，尽管MPCVD技术取得了一些进展，生产4英寸同质外延金刚石晶圆仍然存在困难。尤其是在扩大晶圆尺寸时，位错密度的控制和成本问题尤为突出。为了克服这些限制，研究人员提出了一些新的方法和技术。



金刚石衬底生产的关键技术进展
1、晶体生长技术的优化：
MPCVD技术采用2.45 GHz频率的微波激发等离子体进行金刚石生长，目前大部分商业化MPCVD反应器的生长区直径为2至2.5英寸。为了扩大生长区的面积，研究人员尝试通过提高微波功率来扩大沉积区域，但过高的功率可能会导致不必要的放电，因此优化反应器的结构和几何形状成为关键。

另一种方案是采用915 MHz的微波频率，这种频率对应的波长比2.45 GHz更长，从而可以扩展沉积面积至约6英寸。这一方法有望为实现更大尺寸的金刚石晶圆提供支持。

2、“马赛克”方法：
为了解决CVD生长中晶种的局限性，研究人员提出了“马赛克”方法，即在多个单晶衬底上生长CVD层，形成连续的CVD层后，将其表面抛光，最终得到较大尺寸的金刚石晶圆。使用这一方法，已经成功制造了3英寸的金刚石衬底，为更大尺寸晶圆的生产提供了可能。

质量控制：位错、应力与杂质控制
金刚石晶体的质量控制是金刚石衬底生产中的另一大挑战，特别是对于功率器件等应用而言，位错密度直接影响器件性能。研究表明，采用HPHT生长的金刚石晶体具有较低的位错密度，而使用CVD方法则需要通过优化生长工艺来降低位错密度。位错密度的降低有助于提高金刚石衬底的质量，特别是在应用于高功率器件时，减少位错可以显著提高器件的工作稳定性和寿命。

此外，金刚石的掺杂控制对于量子技术和电子器件的性能至关重要。通过在CVD过程中引入氮气，可以成功构建氮空位（NV）中心，这对于量子传感器的灵敏度和稳定性至关重要。而在电子器件中，通过掺杂硼和磷等元素，可以实现n型和p型导电性，使金刚石具备作为半导体材料的特性。


金刚石衬底的后处理与加工
金刚石的极高硬度使得其加工成为一项挑战。传统的金刚石抛光方法可能会在表面引入损伤，因此研究人员探索了包括紫外光辐照、化学浸泡和等离子体辅助抛光等多种新型加工方法。这些方法不仅提高了加工效率，还减少了表面损伤，改善了金刚石衬底的表面质量。

未来展望
尽管当前金刚石衬底技术仍面临许多挑战，但随着研究的深入和技术的不断优化，金刚石衬底的生产工艺正在不断改进。预计未来，随着CVD技术的进一步发展和新型生长方法的出现，金刚石晶圆的尺寸将得到进一步扩大，质量也将不断提高。

金刚石作为下一代功率电子设备和量子传感器的核心材料，具有广阔的应用前景。特别是在极端环境下（如核反应堆、空间应用等），金刚石的辐射抗性和高温稳定性使其成为理想的材料。随着金刚石衬底技术的不断突破，金刚石在工业化应用中的前景将更加广阔。

大规模绿色电氢氨一体化柔性合成技术装备(2025年度能源行业十大科技创新成果) FROM 国家能源局
